拆卸报告:中国移动车载无线充电支架。

2020年8月，中国移动自主研发、自主品牌的5G手机上“先驱者X1”宣布公布。后置摄像头三摄，应用了电子光学屏下指纹感应器，适用QC3.0 18W快速充电和10W无线充电。因此，中国移动推出了3款配套设施无线充家用电器以解决不一样的应用情景，包含：中国移动纤薄迅速无线充家用电器、中国移动立柱式迅速无线充电支架、中国移动无线充电智能化车截支架。

先前，大家早已为大伙儿产生在其中立式及其立柱式款的中国移动纤薄迅速无线充家用电器、中国移动立柱式迅速无线充电支架拆解，今日要为大伙儿产生的则是在其中车截款相匹配的中国移动车截无线充电支架拆箱拆解。

一、中国移动车截无线充电支架拆箱

产品优势：电动式伸缩式、红外线感应器、无线充电。

反面为商品详尽规格参数，及其商品特点：过电流保护、过电压保护、过流保护、触摸磁感应、超温维护、排热设计方案。键入：9V2A、9V1.67A輸出：5W、7.5W、10W（MAX）接口方式：Micro USB

开启包裝，里边有一个塑胶内盒。

包裝內容：车截无线充电支架、固定不动夹口、手机充电线、使用说明。

中国移动车截无线充电支架选用高溫PC材料 三维皮革制品纹，产生镜面玻璃 纹路的视觉效果感受，提高应用级别。

单手模式，拿放轻松，实际操作简易。不挡视野，驾驶更安全性。

含有万向球转为球，可多方面转动，考虑各种各样应用要求。延展性铁夹，紧夹到通风口，便捷装卸搬运。安裝简单，一夹就稳。

触摸磁感应地区坐落于两边靠正下方部位，栅格数据凸凹解决，便捷盲操，触碰一切一边都能工作中。两边触碰地区防汗防水。

支撑架可转换方向部位，以融入不一样长短规格的型号。

反面贴有一张标识， 标明商品关键规格型号，标识上边是通风孔。

底端有一个红外感应磁感应地区，当传感器检测到手机上挨近时，两侧夹臂全自动开启和合闭，夹持手机上。

加厚型硅橡胶海绵垫，提升缓存，不伤手机上更牢固。夹臂绕开手机键盘，考虑周全。

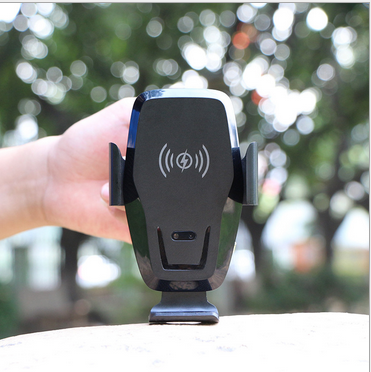

总体设计方案圆滑雅致。

底端为Micro USB键入插口。

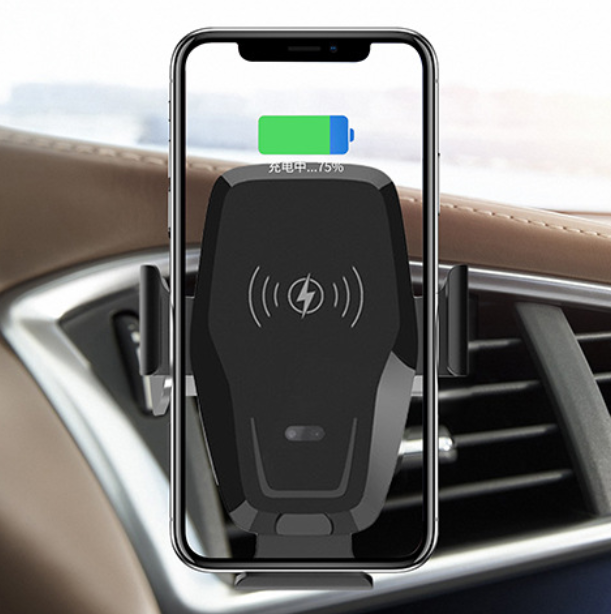

插电后，手机上放上就可以开展无线充电。

左下角侧面部位LED显示灯可标识商品的运行状态。

二、中国移动车截无线充电支架拆解

反面支架內部是一根固定不动镙丝，机壳上在其中一颗镙丝上面有易破贴。

应用螺丝起子扭开固定不动镙丝，拆卸无线充电支架。

正脸外盖下边是无线充电电磁线圈和线路板，在电磁线圈和线路板正中间是驱动器夹臂的电动机。

隔磁块应用双面胶带固定不动在支架上。

取出隔磁块，下边是传动机构，电动机旋转推动传动齿轮，操纵夹臂开闭。

取下固定不动外盖，两边夹臂根据齿轮齿条传动系统。

电动机根据传动齿轮到夹臂上。

电动机輸出轴是铜传动齿轮。

线路板和1元硬币比照尺寸。

电路板上电焊焊接了无线充电电磁线圈和驱动器夹臂的电动机。

线路板反面元器件有二颗IC。

线路板反面上下两边是触碰弹簧片。

线路板正脸是键入电源插座，红外感应对管，串联谐振电容器等元器件。

键入Micro USB母座选用过孔电焊焊接。

柔光罩下边是二颗LED显示灯，用于标示电池充电情况。

微源半导体材料  LP1130 半桥摸组，内嵌控制器和MOSFET，共二颗构成全桥驱动器。

红外感应对管，用于检测手机间距。

降血压电感器，为主导控和别的一部分供电系统。

融合微 RH6016C 触摸芯片，用以检验触碰实际操作。

融合微 RH6016C 详细信息。

富满电子 TC118SS 多通道电机驱动器集成ic。

富满电子 TC118SS 详细信息。

无标单片机设计，用于回应触碰实际操作。

0.33μF63V 串联谐振电容器，用以无线充电。

此外一颗LP1130。

LM324 4运算放大器，用以无线充电子信号调制解调。

新塘 N76E003AT20 8051核心单片机设计，无线充电主控芯片。

新塘 N76E003AT20 特点。

此外一颗RH6016C触碰检验集成ic。

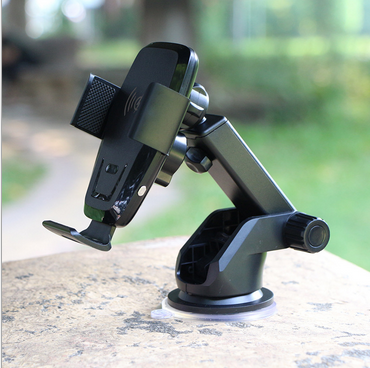

最终来拆解底端可调式高宽比支架。

支架由固定不动销钉和支架构成。

所有拆解一览。

三、充电头网拆解汇总

中国移动也逐渐进入无线充领域，在5G时期到来前，逐渐合理布局紧紧围绕5G智能机终端设备的硬件配置生态链。中国移动车截无线充电支架做为一款朝向车截自然环境的商品，选用红外线全自动磁感应基本原理，总体设计有效，方便使用。

商品配用MCU 智能化全桥的无线充计划方案：內部选用新塘单片机设计做无线充电操纵，外挂软件LM324做数据信号调制解调，选用二颗微源半导体材料的LP1130做无线充驱动器，内嵌驱动器和MOS管，节约容积。
